Hur installerar jag en flödessensor för en pumpkontroll?

Hej där! Som pumpkontrollleverantör får jag ofta frågad om hur man installerar en flödessensor för en pumpkontroll. Det är ett avgörande steg som kan påverka prestandan och effektiviteten i ditt pumpsystem. Så låt oss dyka rätt in och gå igenom processen steg för steg.

Varför du behöver en flödessensor för din pumpkontroller

Innan vi börjar med installationen, låt oss snabbt prata om varför du behöver en flödessensor i första hand. En flödessensor mäter hastigheten för vätskeflöde genom ett rör. När den är parad med en pumpkontroll, möjliggör det mer exakt kontroll av pumpen. Till exempel kan du ställa in pumpen för att slå på eller av baserat på en specifik flödeshastighet, vilket hjälper till att förhindra över - pumpning eller under - pumpning. Detta sparar inte bara energi utan förlänger också din pumps livslängd.

Verktyg och material du behöver

Första saker först, samla alla nödvändiga verktyg och material. Här är en lista över vad du vanligtvis behöver:

• En flödessensor som är kompatibel med din pumpkontroll. Se till att kontrollera specifikationerna för både sensorn och styrenheten för att säkerställa att de fungerar bra tillsammans.
• Skiftnycklar i lämpliga storlekar för att montera sensorn i rörledningen.
• Tätningsband för att förhindra läckor vid anslutningspunkterna.
• Elektriska ledningar för att ansluta flödessensorn till pumpkontrollen.
• En multimeter för att testa de elektriska anslutningarna och se till att allt fungerar som det ska.

Steg 1: Välj rätt plats

Platsen för flödessensorn i rörledningen är mycket viktig. Du vill placera den i en rak sektion av röret, bort från alla armbågar, ventiler eller beslag. Detta beror på att dessa komponenter kan orsaka turbulens i vätskeflödet, vilket kan leda till felaktiga avläsningar från sensorn.

En bra tumregel är att ha minst 10 rördiametrar av rak rör uppströms och 5 rördiametrar nedströms om sensorn. Detta gör att vätskeflödet kan stabilisera innan det når sensorn och efter att den lämnar sensorn.

Steg 2: Stäng av pumpen och isolera rörledningen

Säkerhet först! Innan du börjar installera flödessensorn stänger du av pumpen och stäng alla ventiler som isolerar sektionen på rörledningen där du kommer att arbeta. Detta kommer att förhindra att vätska strömmar genom röret medan du gör installationen, vilket minskar risken för läckor och potentiella skador.

Steg 3: Förbered rörledningen

När rörledningen är isolerad måste du förbereda den för installationen av flödessensorn. Använd en skiftnyckel för att ta bort en del av röret där sensorn kommer att installeras. Se till att rörens ändar är rena och fria från skräp eller burr. Du kan använda en fil eller sandpapper för att jämna ut kanterna vid behov.

Förpacka rörets trådar med tätningsband. Detta skapar en tät tätning när du installerar flödessensorn och förhindrar läckor.

Steg 4: Installera flödesgivaren

Nu är det dags att installera flödessensorn. Placera försiktigt sensorn i rörledningen och justera den med rörändarna. Använd skiftnycklar för att dra åt beslag på båda sidor av sensorn. Se till att inte över - dra åt, eftersom det kan skada sensorn eller röret.

När du skärper, kontrollera att sensorn är korrekt inriktad och att det inte finns några luckor mellan sensorn och röret. Om du märker några luckor kan du behöva justera sensorns position eller lägga till mer tätningsband.

Steg 5: Anslut de elektriska ledningarna

När flödesgivaren är fysiskt installerad i rörledningen är det dags att ansluta de elektriska ledningarna. Se kopplingsdiagrammet med din flödessensor och pumpkontroller. Vanligtvis kommer det att finnas specifika terminaler för strömförsörjning, signalutgång och mark.

Ta bort ändarna på ledningarna och anslut dem till lämpliga terminaler. Se till att anslutningarna är säkra och att det inte finns några lösa ledningar. Du kan använda en multimeter för att testa kontinuiteten i anslutningarna och se till att det inte finns några kortkretsar.

Steg 6: Testa installationen

När alla anslutningar har gjorts är det dags att testa installationen. Först öppna långsamt ventilerna så att vätskan flyter genom rörledningen. Kontrollera om läckor runt flödessensorn och dess anslutningar. Om du märker några läckor, dra åt beslaget eller tillsätt mer tätningsband efter behov.

Därefter strömmar du på pumpkontrollen och kontrollerar avläsningarna på styrenhetens display. Avläsningarna bör motsvara den faktiska flödeshastigheten i rörledningen. Om avläsningarna verkar eller inte finns några avläsningar alls, dubbel - kontrollera dina elektriska anslutningar och sensorns installation.

Steg 7: Kalibrering (vid behov)

Vissa flödessensorer kan kräva kalibrering för att säkerställa exakta avläsningar. Se tillverkarens instruktioner för kalibreringsprocessen. Vanligtvis handlar det om att justera vissa inställningar på sensorn eller pumpkontrollen baserat på en känd flödeshastighet.

Kalibrering är ett viktigt steg, särskilt om du behöver exakt kontroll över pumpen baserat på flödeshastigheten. Det kan ta några försök att få läsningarna helt rätt, men det är värt ansträngningen på lång sikt.

Typer av pumpkontroller

Som leverantör av pumpkontroller erbjuder vi en mängd olika pumpkontroller som passar olika behov. Till exempel har viDuplex Intelligent Pump Control Box, vilket är bra för system som kräver drift av två pumpar. Det ger intelligent kontroll och kan automatiskt växla mellan pumpar baserat på efterfrågan.

Om du bara behöver styra en enda pump, vårEnkel pumpkontroll och skyddslådaär ett bra alternativ. Den styr inte bara pumpen utan ger också skydd mot över-, överspänningsspänning och andra potentiella problem.

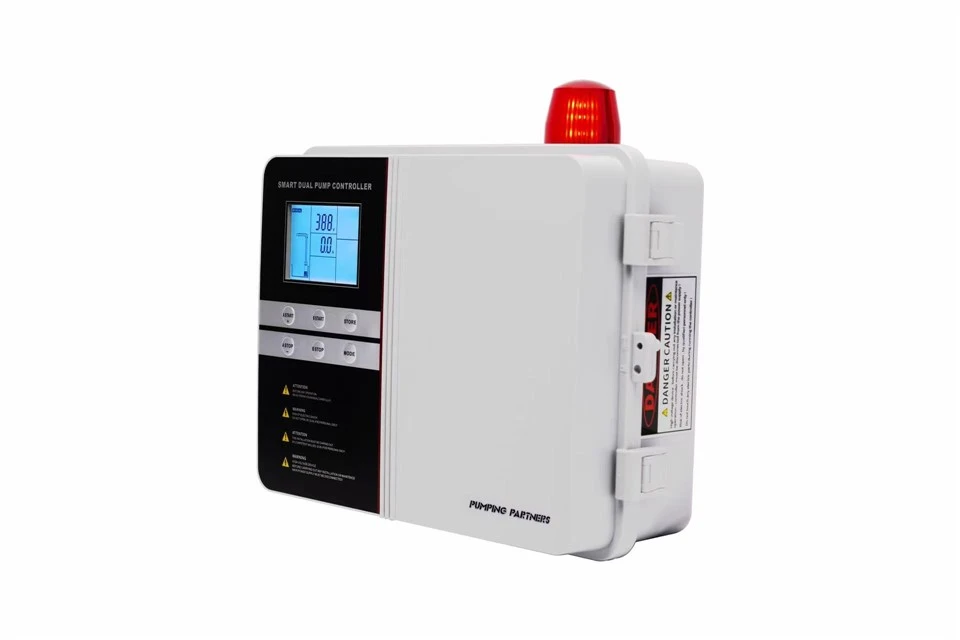

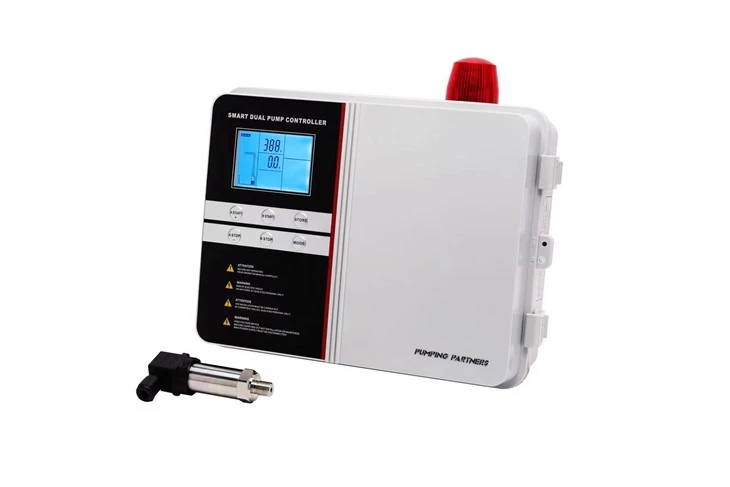

För mer komplexa system har vi ocksåDuplexkontrollsystem. Detta system erbjuder avancerade funktioner och kan anpassas för att uppfylla specifika krav.

Slutsats

Att installera en flödessensor för en pumpkontroll kan verka som en skrämmande uppgift, men om du följer dessa steg noggrant kan du göra det framgångsrikt. Kom ihåg att nyckeln är att välja rätt plats, säkerställa korrekt installation och elektriska anslutningar och testa systemet noggrant.

Om du har några frågor eller behöver ytterligare hjälp med din pumpkontroll eller installation av flödessensor, tveka inte att nå ut. Vi är här för att hjälpa dig få ut det mesta av ditt pumpsystem. Oavsett om du letar efter en ny pumpkontroll eller behöver råd om installationen, är vi bara ett meddelande bort. Kontakta oss för att starta en upphandlingsdiskussion och hitta den bästa lösningen för dina behov.
