3-fas pumpstyrning

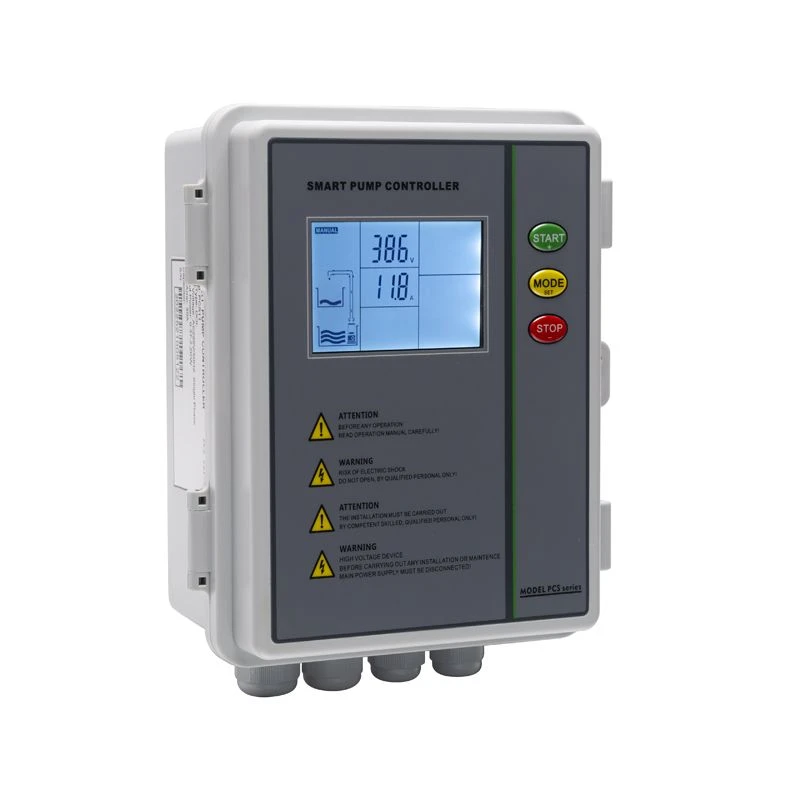

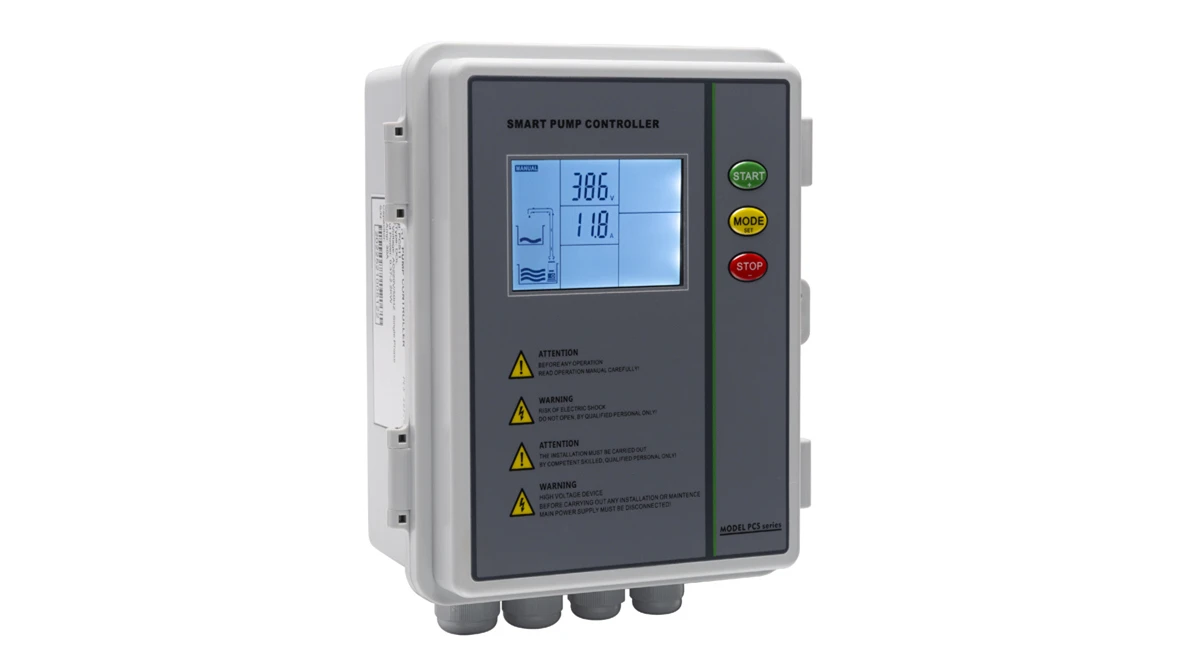

3-fas pumpstyrning PCS31, lämplig för djupbrunnspump, avloppspump, boosterpump och andra typer av vattenpumpar.
- Snabb leverans
- Kvalitetssäkring
- 24/7 kundservice
produkt introduktion
Lämplig för boosterpumpar, avloppspumpar, djupbrunnspumpar och andra typer av vattenpumpar är trefaspumpstyrenheten PCS31.
Regulatorns grundläggande arbetsidé är att uppnå skydd och automatisk styrning genom att använda en integrerad krets med en programsyntesfunktion som sensorns ögonutgångssignal.
Ett chip med stor kapacitet används av den trefasiga pumpstyrenheten, vilket möjliggör programuppdatering.
Under typiska driftsförhållanden registreras pumpens ström exakt av vår interna mekanism för inställning av en nyckelparameter. Det är möjligt att identifiera skyddet mot torrrotation, överbelastning och pumpstopp genom att mäta strömmen under olika förhållanden.
I motsats till andra kontroller på marknaden erbjuder PCS31 fasomkastningsskydd. Med detta skydd kommer varje pump som är i drift att veta när en öppen fas inträffar.
De traditionella primära användningsområdena för dip switch-växling
1. Vatten överförs från den övre tanken till den låga tanken.
2. Borrhålspumpens booster.
3. Tömning av sump.
Särskilda egenskaper gäller när den används för vattenöverföring.
aktiverat vattenpåfyllningssystem automatiskt när en nivåsond är ansluten.
Tänk på följande scenario: den nedre vattentillförseln har en övre tank som är tom. Enligt standarddriftlogik kan den nedre tanken inte pumpa vatten förrän vätskenivån når den tredje sonden. Om strömmen stängs av och slås på igen kommer styrenheten bara att avgöra om vatten finns i den andra sonden snarare än att avgöra om den tredje sonden har nåtts. Den kommer att återgå till sin typiska funktionslogik efter den initiala cykeln.
Huvudparameterinställning:
|
Parameter |
Beskrivning |
Räckvidd |
Standardvärde |
|
001 |
Utlösningsförstärkare för torrkörningsskydd. |
0.0 A |
|
|
002 |
Överbelastningsskydd utlösningsförstärkare. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Stallskydd utlösningsförstärkare. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Under spänningsskydd utlösningsspänning. |
175 V (enfas) 300 V (trefas) |
|
|
005 |
Överspänningsskydd utlösningsspänning. |
253 V (enfas) 439 V (trefas) |
|
|
006 |
Svarstid för torrkörningsskyddsutlösning. |
0 – 254 sek |
6 sekunder |
|
007 |
Återhämtningstid för torrkörningsskydd. |
0 – 254 min |
5 minuter |
|
008 |
Timerfunktion om du arbetar med applikationer |
00 – 01 |
00 (nej) [01 ja] |
|
009 |
Pumpens gångtid. |
0 – 254 min |
5 minuter (Endast om 008 aktiverat eller dip-omkopplare i 10-läge) |
|
010 |
Pumpens stopptid. |
0 – 254 min |
5 minuter (Endast om 008 aktiverat eller dip-omkopplare i 10-läge) |
|
011 |
Pumpstopptimer i manuellt läge. |
0 – 254 min |
0 minuter (0=inaktiv) |
|
012 |
LCD- och knapplåsfunktion. |
00 - 01 |
00 (upplåst) [01 låst] |
|
|
|||
|
013 |
Öppen fas & fasvändningsskydd. [00 (öppen fas och fasomkastning AV)] [01 (öppen fas AV, fasomkastning PÅ)] [02 (öppen fas PÅ, fasomkastning AV)] [03 (öppen fas & fasomkastning PÅ)] |
00 - 03 |
03 (parameter 013 endast tillgänglig för trefas) Efter inställning, vänligen stäng av så kan den bli tillgänglig. |
|
Följande parametrar är endast synliga förtermisk kontroll vid anslutning medPT 100 Texpansionsmodulen är utrustad. |
|||
|
014 |
Pumpstarttemperatur. Pumpen startar under inställd temp. |
0 – 100 grader |
35 grader |
|
015 |
Pumpstopptemperatur. Pumpen kommer att stanna över inställd temp. |
0 – 100 grader |
45 grader |
Andra funktioner
1. Flera användningsområden för alternativ med parameterinställning och dip-omkopplare.
2. Skydd mot öppen fas, fasomkastning, överbelastning, underspänning, avstängda pumpar, torrkörning och överspänning.
3. Olika IP 65 småhusalternativ
4. En individuell knapp för kalibrering av parametrar.
5. Pumpdriftstatus visas på LCD-skärmen.
6. Verifiering av pumpens ackumulerade drifttid
7. Pump de senaste fem felen och kontrollera dem.
8. Pumpen kan stoppas automatiskt i manuellt läge genom att ställa in en timer.
9. Programvaran kan ändras för att möta platsspecifika krav.
10. Driftspänningsområde: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Uppnåelig spänning mellan 280 och 460 volt.
